美國GE USM36DAC超聲波探傷儀較USM35X穿透能力更強，USM36DAC屏幕像素升級到480*800pixels,同時屏幕尺寸也擴展到7英寸，可通過8G的SD卡將數據導出，電池使用時間由原來的8小時提升到13小時。
聯系電話0592-5701967 聯系在線客服
電話咨詢產品詳細簡介：

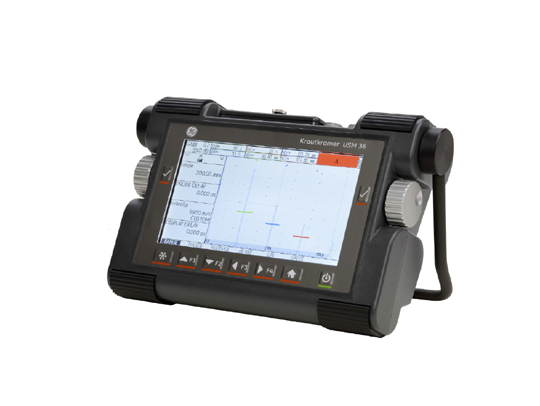

美國GE(德國KK) USM36DAC超聲波探傷儀為USM35X的升級產品，
美國GE USM36DAC超聲波探傷儀較USM35X穿透能力更強，USM36DAC屏幕像素升級到480*800pixels,同時屏幕尺寸也擴展到7英寸，可通過8G的SD卡將數據導出，電池使用時間由原來的8小時提升到13小時。
美國GE USM36DAC超聲波探傷儀-特點：
1、同類產品中最大的可視A 型掃描顯示屏
USM36中的一個重大改進就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整個區域都可以顯示清晰的 A 型掃描、使其成為同類產品中的最佳產品。即使是在明亮的陽光下、當結束一天漫長的工作后、用疲憊的眼睛也可輕松查看并準確解讀信號。
2、操作簡單而高效
Krautkramer USM36DAC采用大家熟悉的前款型號旋鈕，但功能鍵如今卻被最簡化為簡單直觀的6鍵鍵盤，使操作簡單而高效；檢測設置也易于操作。不僅僅供在以前檢測中使用過USM Go和USM Go+的技術人員使用、因?yàn)樵O(shè)置數據可直接從這些擁有相同用戶界面的儀器中轉移。此外、這種通用的界面還可確保熟悉 USM Go儀器的技術人員快速嫻熟地操作。
3、靈活的數據報告和存儲
除了易于解讀且清晰的A型掃描外，USM36數據報告還可包括屏幕截圖和A型掃描視頻、其中可以記錄下A型掃描以供后續分析或提供檢驗證明。所有數據均存儲在可移除式SD卡上、并可提供JPEG或BMP 格式的報告。
4、綜合全面的連接性
連接性是USM36的主要特色。數據可以存儲在可移除式SD卡或U盤上、旨在進行記錄或允許數據共享。VGA連接允許儀器的顯示內容在外接顯示器或投影屏幕上顯示，以方便培訓使用。
檢測設置也易于操作。不僅僅供在以前檢測中使用過USM Go和USM Go+的技術人員使用、因?yàn)樵O(shè)置數據可直接從這些擁有相同用戶界面的儀器中轉移。此外、這種通用的界面還可確保熟悉 USM Go儀器的技術人員快速嫻熟地操作。
5、可在最?lèi)毫拥沫h(huán)境中使用
USM36DAC 能夠充分防止灰塵和水進入IP66外殼、并且可在-10°C 至 +55°C 的環境溫度下操作。此外、它還可在多沙沙漠、冰凍廢土以及 在潮濕的熱帶地區使用。
新型探傷儀的重量?jī)H2.2kg，可通過電池或電源供電。其鋰離子電池具有超過13小時的工作壽命、帶內置電池充電器、適用較長的班次使用。
美國GE USM36超聲波探傷儀-有三個版本可供選擇
多功能儀器有三個版本可供選擇、能夠滿足最標準的檢驗 標準。最高級的版本可以在DAC，AWS 和 DGS 模式下工作、其特色是使用強大的方波脈沖獲得優異的材料穿透能力、能夠適應 GE 已取得專利的 trueDGS 探頭技術、它通過采用 DGS 方法以及享有專利的「幻影回聲探測」技術、提供無與倫比的缺陷大小檢測精度。
技術參數
美國GE USM36DAC超聲波探傷儀-技術參數：
| 顯示屏幕 | |
| 液晶尺寸/有效范圍(寬 × 高) | 7"/152.4 × 91.44 mm |
| 分辨率(寬 × 高) | 800 × 480像素 |
| 測量范圍 | 4...14108mm(555")，縱波 |
| 顯示屏 | |
| 顯示移位(延時) | -15...3500 μs |
| 探頭延時 | 0...1000 μs |
| 聲速范圍 | 250...16000 m/s |
| 脈沖重復頻率 | 自動優化15...2000Hz，三種自動設置模式：低、中、高檔和手動模式 |
| 接頭 | |
| 探頭接頭 | 2xLEMO-1或2xBNC |
| USB接口 | USB B型接頭 |
| 脈沖發生器 | |
| 脈沖發生器模式 | 尖脈沖發生器(可選)：方波脈沖發生器 |
| 脈沖發生器電壓(SQ 模式) | 120...300 V，以10V 為步進、容差為10% |
| 脈沖發生器下降/上升時間 | 最大10ns |
| 脈沖發生器寬度(SQ 模式) | 30...500 ns，以10ns 為步進 |
| 脈沖發生器幅度(尖脈沖模式) | 低檔：120V，高檔：300V |
| 脈沖發生器能量(尖脈沖模式) | 低檔：30 nS，高檔：100 nS |
| 阻尼 | 50Ω，1000Ω |
| 脈沖發生器 | |
| 數字增益 | 動態范圍110dB，以0.2dB 為步進可調 |
| 模擬帶寬 | 0.5...20MHz |
| 濾波器 | 寬帶：1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz |
| 整流 | 整流正半波、負半波、全波、射頻信號 |
| 柵極 | |
| 獨立柵極 | 柵極A和B(由柵極 A 觸發)，柵極C(選項、由柵極A或B觸發) |
| 測量模式 | 峰值、側翼、J側翼、首個峰值 |
| 存儲器 | |
| 卡槽 | 適用于所有標準SD卡的SD卡槽 |
| 容量 | 8GB，SD卡 |
| 數據集 | UGO數據結構、以ASCII形式表示 |
| 報告 | JPG或BMP格式 |
| 概述 | |
| 電池 | 鋰離子電池、工作時間：充滿電時13個小時 充電方法(標準)：內置電源適配器，充電方法(可選)：外部充電器 充電電量：與充電電量成比例的指示符 |
| 電源適配器 | 通用供電單元100...240VAC，50/60Hz |
| 主機尺寸(寬 × 高 × 深) | 255 × 177 × 100mm (10” × 7.0” × 3.9”) |
| 重量 | 2.2kg(含電池) |
| 語言 | 保加利亞語、漢語、捷克語、荷蘭語、英語、芬蘭語、法語、德語、匈牙利語、意大利語、日語、挪威語、波蘭語、葡萄牙語、羅馬尼亞語、俄語、西班牙語、瑞典語 |
| 外殼 | 符合IEC 60529 標準的 IP66 |
| 工作溫度 | -10...55°C |
| 選件 | |
| AWS | AWS 校準工具、符合 AWS D1.1 結構焊接規范 |
| DAC/JISDAC/CNDAC | DAC校準工具，16點，符合EN1712，EN1713，EN1714，ASTM E164，ASME，ASMEIII，JIS Z3060及GB11345 等標準 TCG: 動態范圍120dB，斜率110dB/μs |
| DGS | DGS校準工具，符合：EN 1712，EN 1713，EN 1714 及 ASTM E164 等標準 |
| 數據記錄器 | 網格文件創建 |
| 3G | 柵極C |
| SWP | 用于脈沖發生器的參數優化，電壓設置 120 … 300V，以10V 為步進，脈沖寬度設置 30...500ns，以10ns 為步進 |
| 幻影PRF | 幻影 PRF 用于識別錯誤回聲、這類回聲由低衰減材料中的多次反射造成 |
| BEA | 布萊克沃爾回聲衰減 |
| 規格符合 EN 12668 標準 | |
| 符合 EN 12668 標準的儀器規格請參見標準包裝中包含的產品 CD。 | |
周到的售后服務：
1）本儀器自售出之日起7天內在保證外觀及儀器完好無損情況下可無條件退貨（運費自付）；
2）自售出之日起15天內，如發生性能故障，且產品和包裝保證完好無劃傷的情況下，可更換同型號產品，但人為損壞除外；
3）產品自售出之日起保修2年和終身維護，但配件不在保修范圍內；
4）保修服務只限正常使用下有效；
5）保修期間由我公司提供郵寄費
